Trong ngành chế biến gỗ hiện đại, máy CNC đã trở thành thiết bị gia công không thể thiếu nhờ khả năng cắt, khắc, phay với độ chính xác cao. Tuy nhiên, để máy CNC gỗ hoạt động ổn định, một yếu tố thường bị nhiều xưởng gỗ đánh giá thấp chính là hệ thống bàn hút chân không — bộ phận giữ cố định phôi gỗ trong suốt quá trình gia công. Nếu máy bơm hút chân không không đủ công suất hoặc lắp đặt sai kỹ thuật, phôi gỗ có thể bị xê dịch trong lúc máy đang chạy, gây lỗi sản phẩm, hư mũi dao, thậm chí mất an toàn cho người vận hành. Trong bài viết này, Điện Cơ Tấn Phú sẽ hướng dẫn chi tiết cách chọn và cách lắp đặt bơm hút chân không cho máy CNC gỗ đúng chuẩn kỹ thuật.
1. Vai Trò Của Bơm Hút Chân Không Trong Máy CNC Gỗ

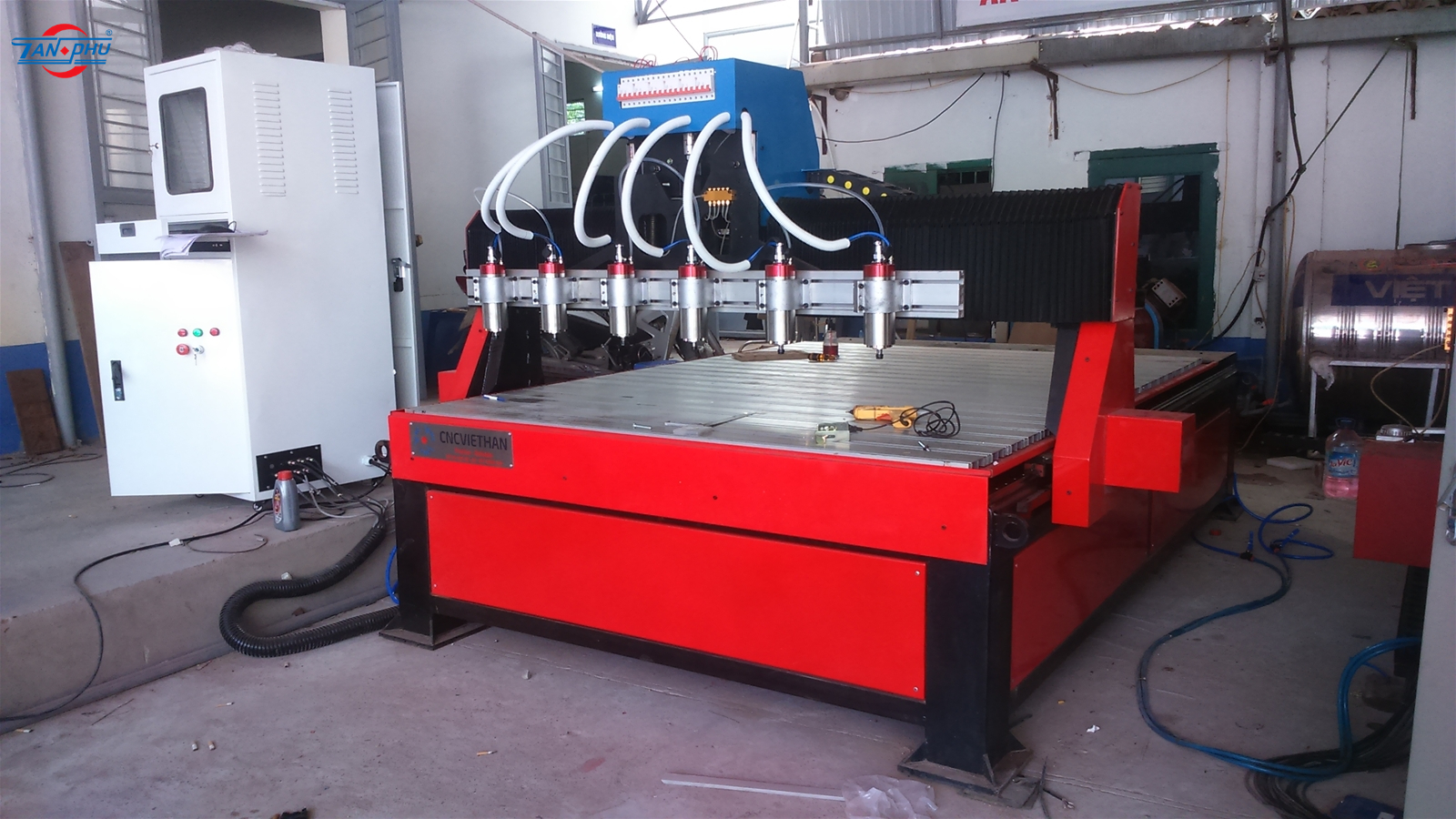

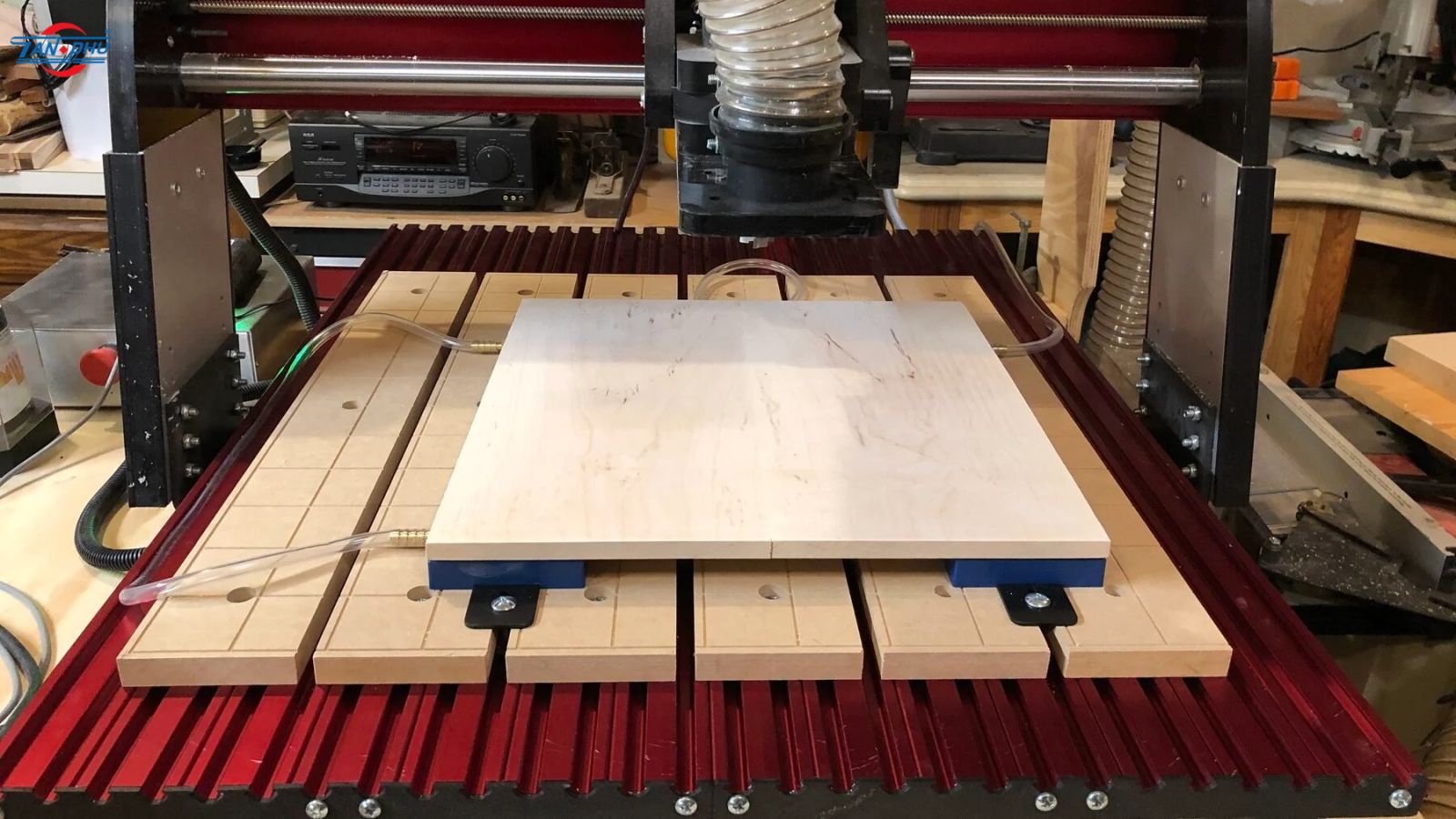

Máy CNC gỗ sử dụng bàn hút chân không (vacuum table) để tạo lực hút giữ chặt tấm gỗ hoặc ván công nghiệp lên bề mặt bàn máy trong suốt quá trình dao cắt di chuyển gia công. So với các phương pháp kẹp cơ khí truyền thống, bàn hút chân không có nhiều ưu điểm vượt trội:
- Giữ phôi ổn định trên toàn bộ bề mặt, kể cả với các phôi có hình dạng phức tạp, kích thước lớn.
- Không để lại vết kẹp trên bề mặt vật liệu như các loại kẹp cơ khí.
- Cho phép gia công đồng thời nhiều chi tiết nhỏ trên cùng một bàn máy.
- Tăng tốc độ thay phôi giữa các lượt gia công, nâng cao năng suất sản xuất.
Chính vì đóng vai trò cố định phôi trong suốt quá trình gia công tốc độ cao, máy bơm hút chân không cần được lựa chọn đúng công suất và lắp đặt đúng kỹ thuật để đảm bảo lực hút đủ mạnh, ổn định trong suốt thời gian vận hành.
2. Hậu Quả Khi Chọn Sai Hoặc Lắp Đặt Sai Bơm Hút Chân Không Cho CNC Gỗ
Trước khi đi vào hướng dẫn chọn mua, cần hiểu rõ những rủi ro khi hệ thống chân không không đáp ứng đúng yêu cầu:
- Phôi bị xê dịch trong quá trình gia công: Dẫn đến sản phẩm bị lỗi kích thước, đường cắt không chính xác, gây lãng phí vật liệu.
- Gãy mũi dao, hỏng đầu trục chính (spindle): Khi phôi di chuyển đột ngột trong lúc dao đang cắt, lực tác động ngược có thể làm gãy dao hoặc hư hại trục chính - một trong những bộ phận đắt tiền nhất của máy CNC.
- Giảm năng suất sản xuất: Phải dừng máy thường xuyên để kiểm tra, cố định lại phôi, ảnh hưởng đến tiến độ đơn hàng.
- Mất an toàn lao động: Phôi văng ra trong quá trình gia công tốc độ cao có thể gây nguy hiểm cho người vận hành đứng gần khu vực máy.
3. Hướng Dẫn Chọn Máy Bơm Hút Chân Không Cho Máy CNC Gỗ
3.1. Xác Định Diện Tích Bàn Hút Và Loại Phôi Gia Công
Diện tích bàn máy CNC càng lớn, số lượng vùng hút (zone) càng nhiều thì yêu cầu lưu lượng hút của bơm càng cao. Ngoài ra, loại phôi gia công cũng ảnh hưởng đến việc chọn bơm:
- Ván công nghiệp (MDF, HDF, ván dăm): Bề mặt tương đối kín, lực hút cần thiết thấp hơn so với gỗ tự nhiên có lỗ mọt hoặc bề mặt không đồng nhất.
- Gỗ tự nhiên, phôi có bề mặt không phẳng: Cần lực hút mạnh hơn để bù đắp cho độ hở giữa bề mặt phôi và bàn hút.
- Phôi mỏng, dễ cong vênh: Cần kiểm soát lực hút phù hợp, tránh hút quá mạnh gây biến dạng vật liệu mỏng.
3.2. Tính Toán Diện Tích Hút Thực Tế
Không phải toàn bộ diện tích bàn máy đều cần hút cùng lúc — trong thực tế, hệ thống bàn hút thường được chia thành nhiều vùng (zone) độc lập, chỉ kích hoạt vùng có phôi đặt lên để tối ưu lực hút và tiết kiệm điện năng. Khi tính toán công suất bơm, cần dựa trên diện tích vùng hút lớn nhất có khả năng hoạt động đồng thời trong thực tế sản xuất, không phải tổng diện tích toàn bộ bàn máy.
3.3. Xác Định Độ Chân Không Cần Thiết
Với ứng dụng CNC gỗ, độ chân không yêu cầu thường không cần quá sâu như các ứng dụng công nghiệp đặc thù khác, nhưng cần đủ để tạo lực giữ phôi ổn định trong suốt quá trình cắt gọt với lực cắt và rung động phát sinh từ dao cụ. Nên tham khảo khuyến cáo từ nhà sản xuất máy CNC hoặc đơn vị cung cấp bàn hút để xác định mức độ chân không phù hợp với dòng máy đang sử dụng.
3.4. Chọn Loại Bơm Phù Hợp
Đối với ứng dụng CNC gỗ, hai dòng bơm thường được sử dụng phổ biến:

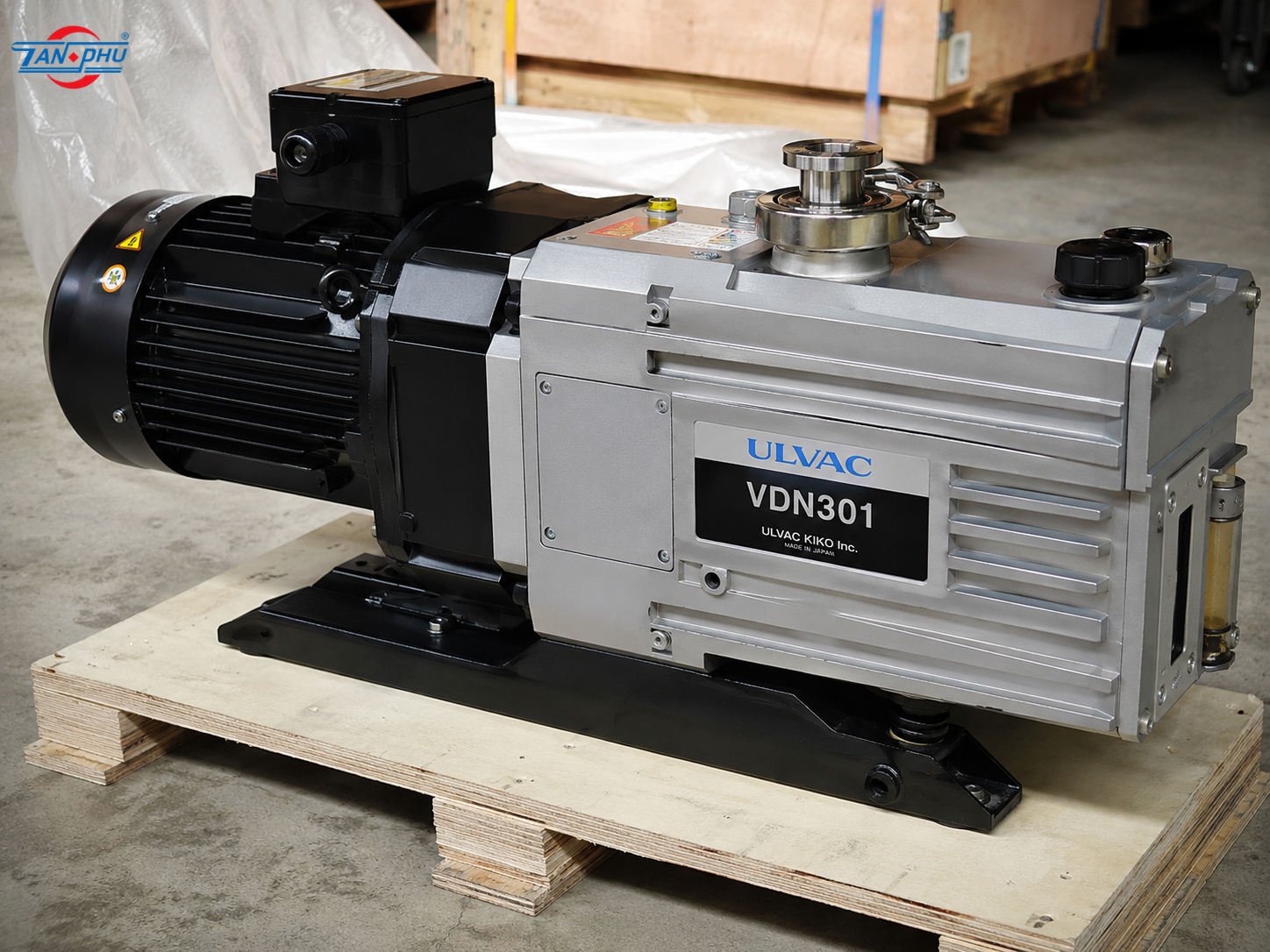

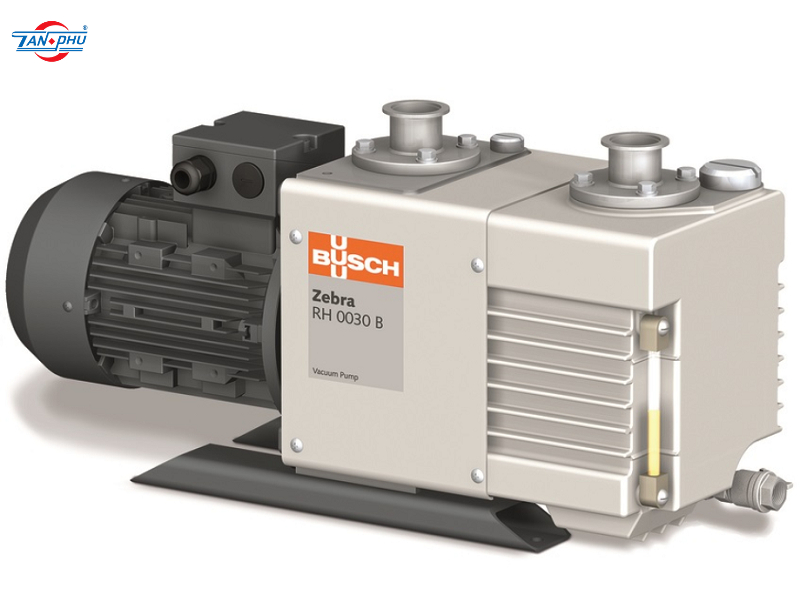

- Bơm chân không vòng dầu (cánh gạt): Phù hợp với xưởng gỗ quy mô vừa và nhỏ, chi phí đầu tư hợp lý, tuy nhiên cần đặc biệt chú trọng bộ lọc bụi đầu vào vì môi trường xưởng gỗ phát sinh nhiều bụi mùn cưa, dễ ảnh hưởng đến tuổi thọ cánh gạt nếu không lọc kỹ.
- Bơm chân không khô hoặc bơm root: Phù hợp với xưởng sản xuất quy mô lớn, vận hành liên tục nhiều ca, giảm thiểu chi phí bảo trì dầu bôi trơn và hạn chế nguy cơ nhiễm dầu ra môi trường xưởng.
3.5. Ưu Tiên Bơm Có Khả Năng Chống Bụi Tốt
Do đặc thù môi trường xưởng gỗ có nhiều bụi mùn cưa mịn, nên ưu tiên các dòng bơm được trang bị bộ lọc đầu vào nhiều cấp, dễ vệ sinh, tháo lắp để đảm bảo tuổi thọ thiết bị trong môi trường làm việc khắc nghiệt này.
3.6. Tính Đến Khả Năng Vận Hành Liên Tục
Nhiều xưởng CNC gỗ vận hành máy liên tục nhiều giờ trong ngày, do đó nên chọn bơm có khả năng tản nhiệt tốt, thiết kế cho vận hành liên tục thay vì các dòng bơm phổ thông chỉ phù hợp chạy gián đoạn.
4. Hướng Dẫn Lắp Đặt Bơm Hút Chân Không Cho Máy CNC Gỗ
4.1. Chọn Vị Trí Lắp Đặt Phù Hợp
Nên đặt bơm ở vị trí thông thoáng, tránh xa khu vực phát sinh nhiều bụi mùn cưa trực tiếp (như gần lưỡi cắt hoặc hệ thống hút phôi), đồng thời đảm bảo khoảng cách hợp lý đến bàn máy CNC để giảm tổn thất áp suất trên đường ống dẫn.
4.2. Lắp Đặt Hệ Thống Lọc Bụi Trước Đường Hút
Đây là bước quan trọng nhất khi lắp đặt bơm chân không cho CNC gỗ. Nên bố trí bộ lọc sơ cấp (lọc thô) ngay gần bàn máy để giữ lại bụi mùn cưa lớn, kết hợp thêm bộ lọc tinh trước khi khí vào bơm để bảo vệ cánh gạt hoặc các chi tiết cơ khí bên trong bơm khỏi bụi mịn.
4.3. Bố Trí Đường Ống Dẫn Khí Hợp Lý
Đường ống nên được thiết kế ngắn nhất có thể, hạn chế các đoạn cong gấp khúc gây tổn thất áp suất. Đường kính ống cần tính toán phù hợp với lưu lượng bơm, tránh chọn ống quá nhỏ gây sụt áp hoặc quá lớn gây lãng phí chi phí vật tư.
4.4. Lắp Van Điều Khiển Theo Từng Vùng Hút (Zone Valve)
Với các bàn máy CNC chia nhiều vùng hút độc lập, cần lắp đặt van điều khiển riêng cho từng vùng, kết nối với hệ thống điều khiển của máy CNC để tự động đóng/mở vùng hút tương ứng với vị trí đặt phôi, giúp tối ưu lực hút và tiết kiệm điện năng vận hành.
4.5. Lắp Đặt Đồng Hồ Đo Chân Không
Đồng hồ đo chân không nên được lắp tại vị trí dễ quan sát để người vận hành có thể theo dõi mức chân không thực tế, kịp thời phát hiện các bất thường như rò rỉ khí hoặc bộ lọc bị tắc nghẽn trước khi ảnh hưởng đến chất lượng gia công.
4.6. Đấu Nối Điện Và Hệ Thống Bảo Vệ
Đảm bảo motor bơm được đấu nối đúng điện áp, có trang bị rơ-le nhiệt bảo vệ quá tải, đặc biệt quan trọng nếu bơm vận hành liên tục nhiều giờ trong xưởng sản xuất.
4.7. Kiểm Tra Độ Kín Toàn Hệ Thống Sau Lắp Đặt
Sau khi hoàn tất lắp đặt, cần kiểm tra kỹ độ kín tại tất cả các mối nối, gioăng đệm trên bàn máy và đường ống trước khi đưa vào vận hành chính thức, đảm bảo lực hút đạt đúng yêu cầu thiết kế.
Xem thêm >> Ứng Dụng Bơm Hút Chân Không Trong Ngành Đóng Gói, In Ấn & Gỗ CNC
5. Kinh Nghiệm Bảo Trì Bơm Hút Chân Không Cho Máy CNC Gỗ
Do đặc thù môi trường nhiều bụi, bơm chân không dùng cho CNC gỗ cần được bảo trì với tần suất dày hơn so với các ứng dụng công nghiệp thông thường khác:
- Vệ sinh bộ lọc bụi thường xuyên hơn, có thể theo tuần thay vì theo tháng tùy mức độ phát sinh bụi thực tế.
- Kiểm tra định kỳ tình trạng dầu bôi trơn (đối với bơm dầu), vì bụi mùn cưa dễ khiến dầu nhanh biến chất hơn so với môi trường sạch.
- Vệ sinh định kỳ đường ống dẫn khí, tránh tích tụ bụi lâu ngày gây tắc nghẽn cục bộ.
- Kiểm tra các van điều khiển từng vùng hút, đảm bảo hoạt động đóng mở chính xác, không bị kẹt do bụi bám.
